НОВО В ТОПОМАТИКС · ГНСС И 3D СКАНИРАНЕ

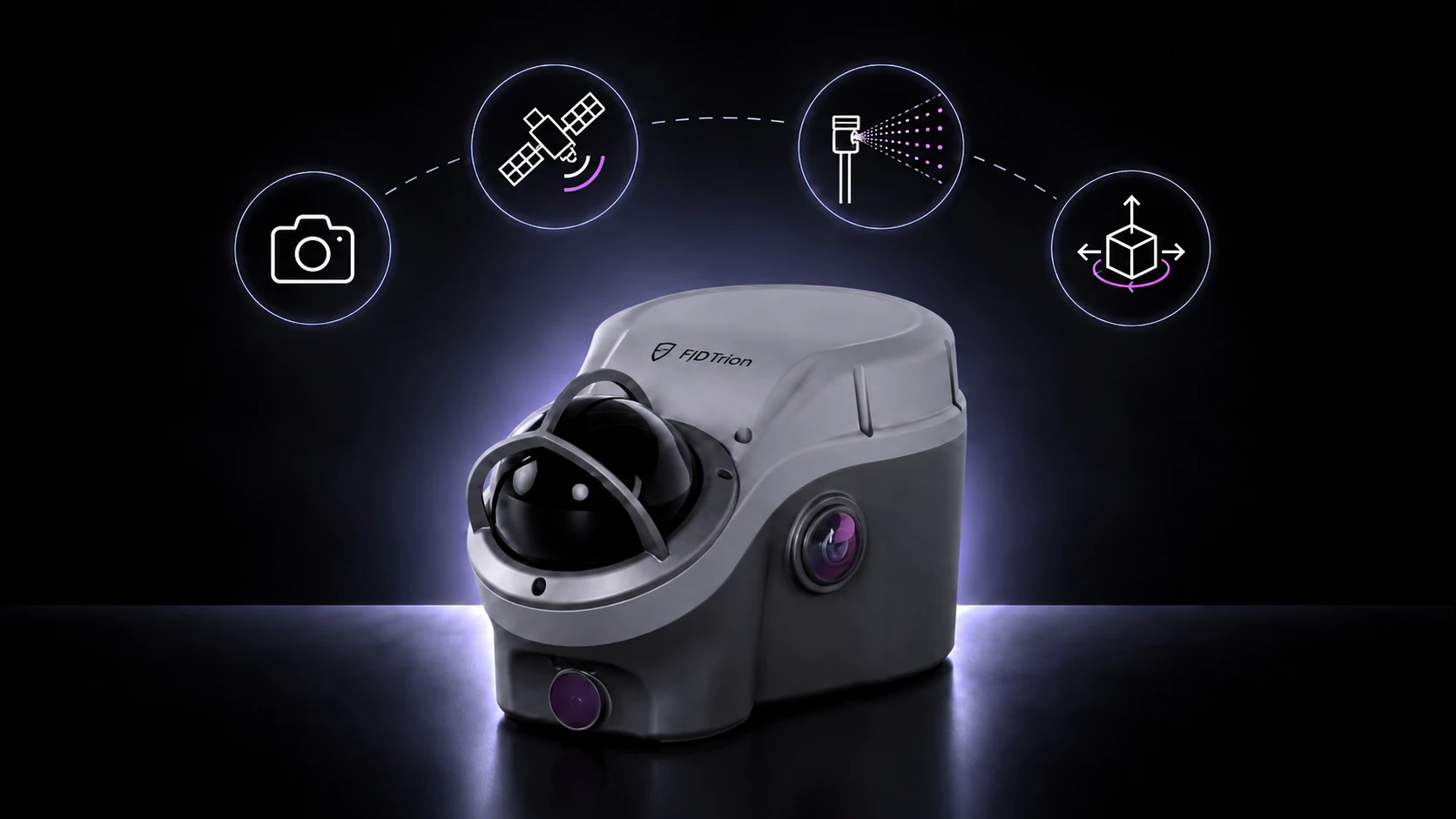

Един обект рядко предлага еднакви условия навсякъде. На открито измерваме с RTK, под мост губим видимост към спътниците, а при откос или насип ни е нужна цялата повърхност. FJD Trion V100F събира тези задачи в един инструмент — ГНСС приемник и мобилен СЛАМ скенер.
Измервайте избрани точки с ГНСС или заснемайте пространството като 3D облак от точки. СЛАМ свързва движението на уреда с геометрията на обекта и разширява възможностите за работа при ограничен спътников сигнал.
Какво е новото при V100F?
FJD Trion V100F променя начина на заснемане: от отделна точка към пространствена информация. При добра видимост към небето операторът използва ГНСС. Когато целта е труднодостъпна или трябва да се заснеме цяла конструкция, LiDAR добавя геометрията около нея. Производителят посочва фасади, откоси и насипи като характерни примери за този подход.
Това е практично за обекти, при които работата не приключва със списък от координати. Облакът от точки позволява да разгледате заснетата форма в офиса, да извлечете допълнителни измервания и да проверите участъци, които иначе биха изисквали ново посещение — стига да са заснети с достатъчно покритие.
Как работи СЛАМ — и какво добавя към ГНСС?
СЛАМ означава едновременно локализиране и картографиране. Докато операторът се движи, системата оценява собственото си положение и изгражда карта на околното пространство. Последователните наблюдения се свързват чрез разпознаваемата геометрия на средата, а инерциалният модул помага да се проследява движението.
ГНСС и СЛАМ дават различни видове информация. ГНСС осигурява позициониране спрямо външна координатна система. СЛАМ проследява движението спрямо околните повърхности. Съвместната им употреба позволява да се свържат измерванията на открито със заснемането в участъци, където спътниковият сигнал е затруднен.
СЛАМ подпомага измерването
При преминаване от открито място към близък участък с ограничен ГНСС системата използва допълнителните сензори, за да поддържа непрекъснатостта на работата. Именно тук е ролята на SureFix.
V100F работи като лазерен скенер
Уредът събира 3D облак от точки, вместо само координатите на отделно избрани цели. Лазерното заснемане може да продължава и без ГНСС, като позиционирането се опира на СЛАМ.
Сканиране без ГНСС не означава автоматично георефериране. Облакът може да описва обекта в локална координатна система. За надеждно обвързване с проектна или геодезическа система са нужни подходящи ГНСС наблюдения и/или контролни точки според работния процес. Маршрутът, припокриването и геометрията на средата влияят на резултата; при продължителна работа без външна опора може да се натрупва отклонение.
От точка под мост до цял напречен профил
Брошурата на V100F разглежда няколко различни задачи: измерване в зони с ограничен ГНСС, безконтактно определяне на координати, заснемане на напречни профили и събиране на данни за обеми. Общото между тях е възможността да се използва един инструмент, докато условията около оператора се променят.

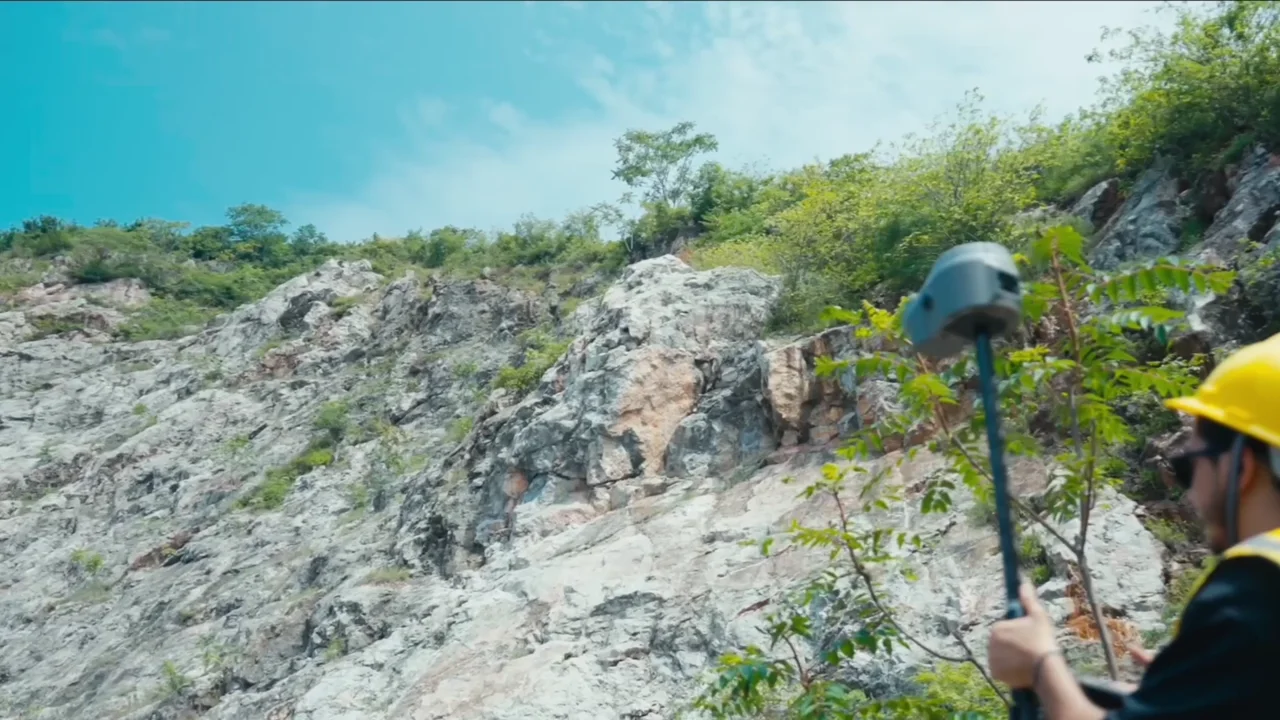

Когато не можете да поставите щока върху целта
Ръб на траншея, ъгъл на стена или елемент под мост невинаги е достъпен за непосредствено измерване. V100F позволява избор на цели от заснетите изображения за LiDAR базирано определяне на координати. Посочената типична точност е ±5 cm при дистанция 20 m. Това е отделен режим от стандартното RTK измерване и числата не трябва да се смесват.
Когато спътниковият сигнал е ограничен
SureFix е предназначен за продължаване на измерването от открити места към близки участъци с ограничена ГНСС видимост. Производителят посочва типична точност ±5 cm в радиус 20 m. Тази характеристика не е обещание за същата абсолютна точност по произволно дълъг маршрут в тунел. Описание и условия на FJD Trion.

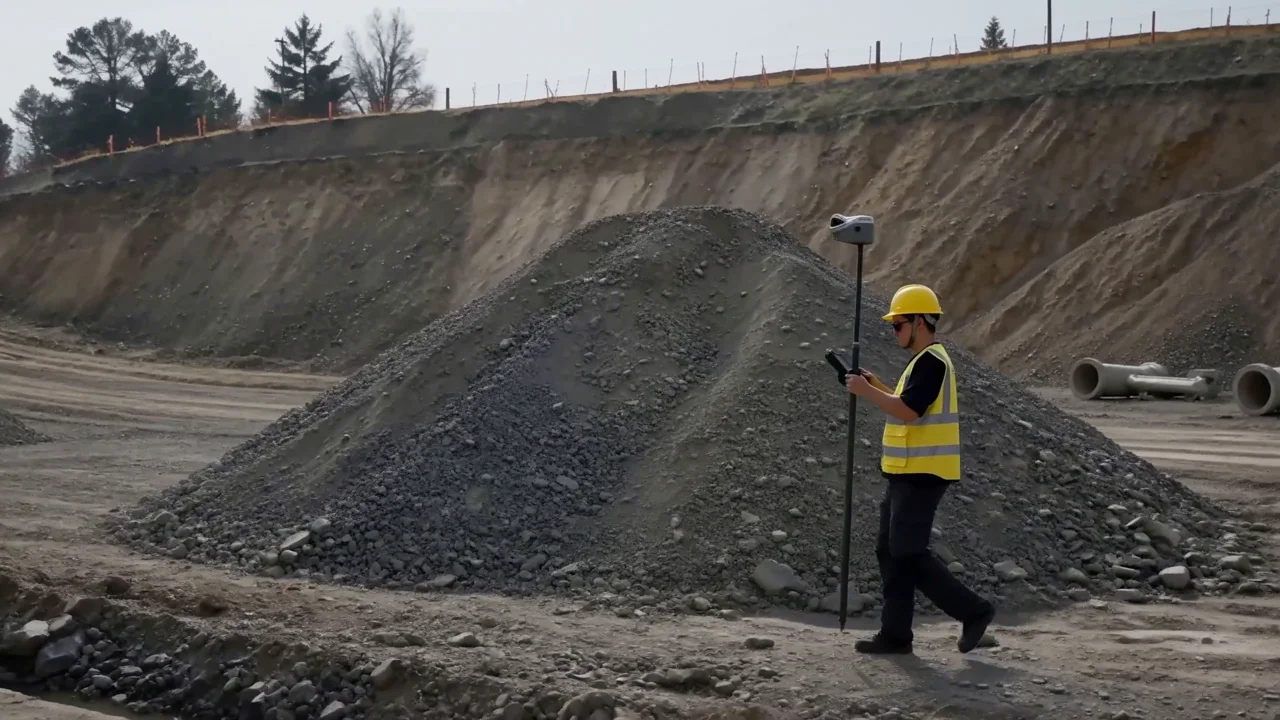

Когато ви е нужна повърхност, а не само няколко точки
При насипи, откоси, тунели и водостоци пространственото заснемане дава основа за напречни профили, сравнения и изчисляване на обеми. Важното е да се обхване необходимата геометрия: скрита зад препятствие повърхност няма да се появи в облака само защото инструментът разполага с LiDAR.

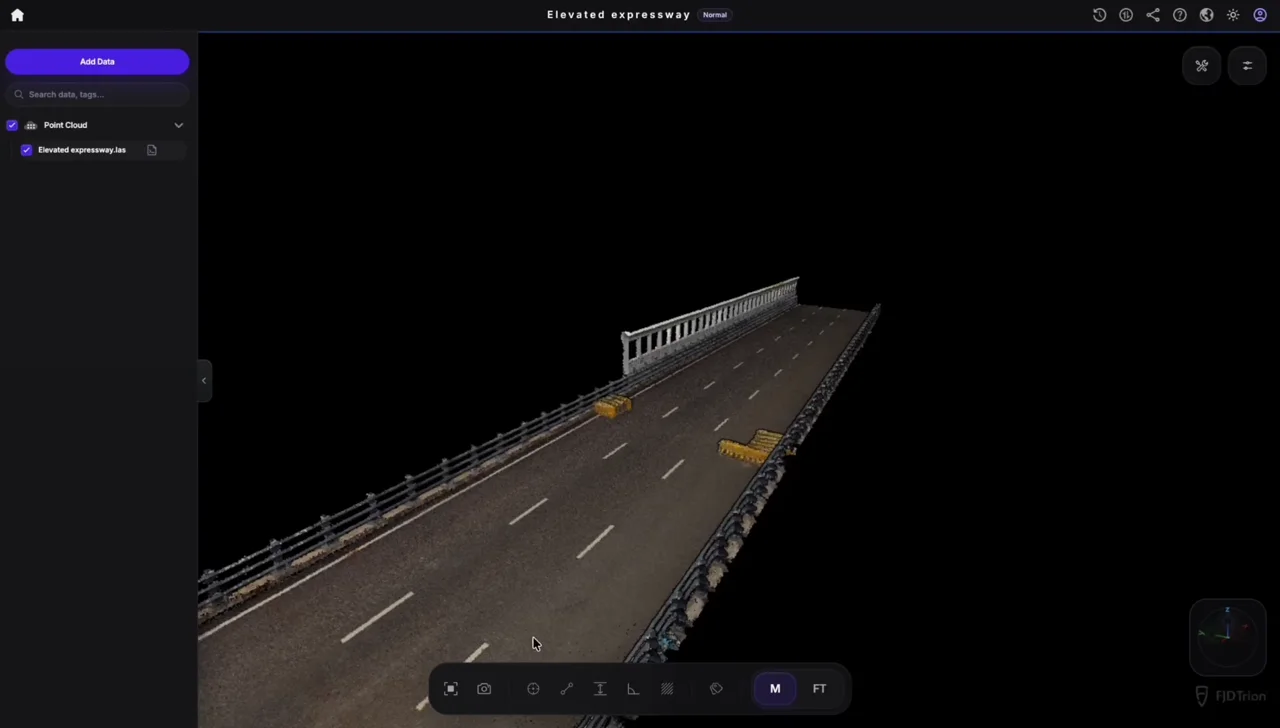

От терена до готовия резултат
Предвиденият работен процес свързва FJD Trion Survey за теренното събиране на данни с FJD Trion Model за последващата обработка. Идеята е координатите, изображенията и облаците от точки да служат заедно за преглед, измерване и подготовка на крайния резултат.
- Планирайте заснемането. Определете изискваната точност, координатната система и участъците, които трябва да бъдат покрити.
- Изберете подходящия режим на терен. RTK за избрани точки, безконтактно измерване за труднодостъпни цели или сканиране за цялата геометрия.
- Проверете данните. Прегледайте покритието и контролните измервания, преди да напуснете обекта.
- Обработете и предайте. Подгответе необходимите профили, повърхности, обеми или облак от точки според конкретната задача.
Техническите показатели, които имат значение
Тези стойности помагат да се прецени приложението на системата. Точността на ГНСС, точността на безконтактното измерване и далечината на LiDAR са различни характеристики.
| Показател | FJD Trion V100F |
|---|---|
| RTK точност | Хоризонтална: 8 mm + 1 ppm RMS Вертикална: 15 mm + 1 ppm RMS |
| LiDAR | 32 линии; зрително поле 360° × 62° |
| Далечина на LiDAR | 40 m при 10% отражателност; 60 m при 80% |
| LiDAR измерване / SureFix | Типично ±5 cm при 20 m / в радиус 20 m |
| Вътрешна памет | 450 GB |
| Автономност | До 5 часа сканиране; до 22 часа като UHF/4G RTK rover |
| Тегло и защита | 1,75 kg; IP65 / IK08 |
По брошурата и актуалната спецификация на производителя. Стойностите са за посочените режими и условия; реалният резултат зависи от средата, отражателността, маршрута и начина на работа. Далечина 60 m не означава гарантирана точност ±5 cm на 60 m.
За какви задачи си заслужава да го разгледате?
V100F е интересен за екипи, които съчетават геодезически измервания с документиране на пространствена геометрия: пътни и мостови обекти, земни работи, инфраструктурни траншеи, тунелни участъци и преходи между открити и закрити пространства. Ползата е най-ясна там, където в рамките на едно посещение са нужни както контролирани точки, така и по-пълна картина на обекта.
Изборът остава свързан с крайния резултат. За конкретен обект трябва да се проверят изискваната точност, детайлността на облака, условията за позициониране и начинът за контрол. Демонстрация с представителна задача е най-полезната следваща стъпка.
